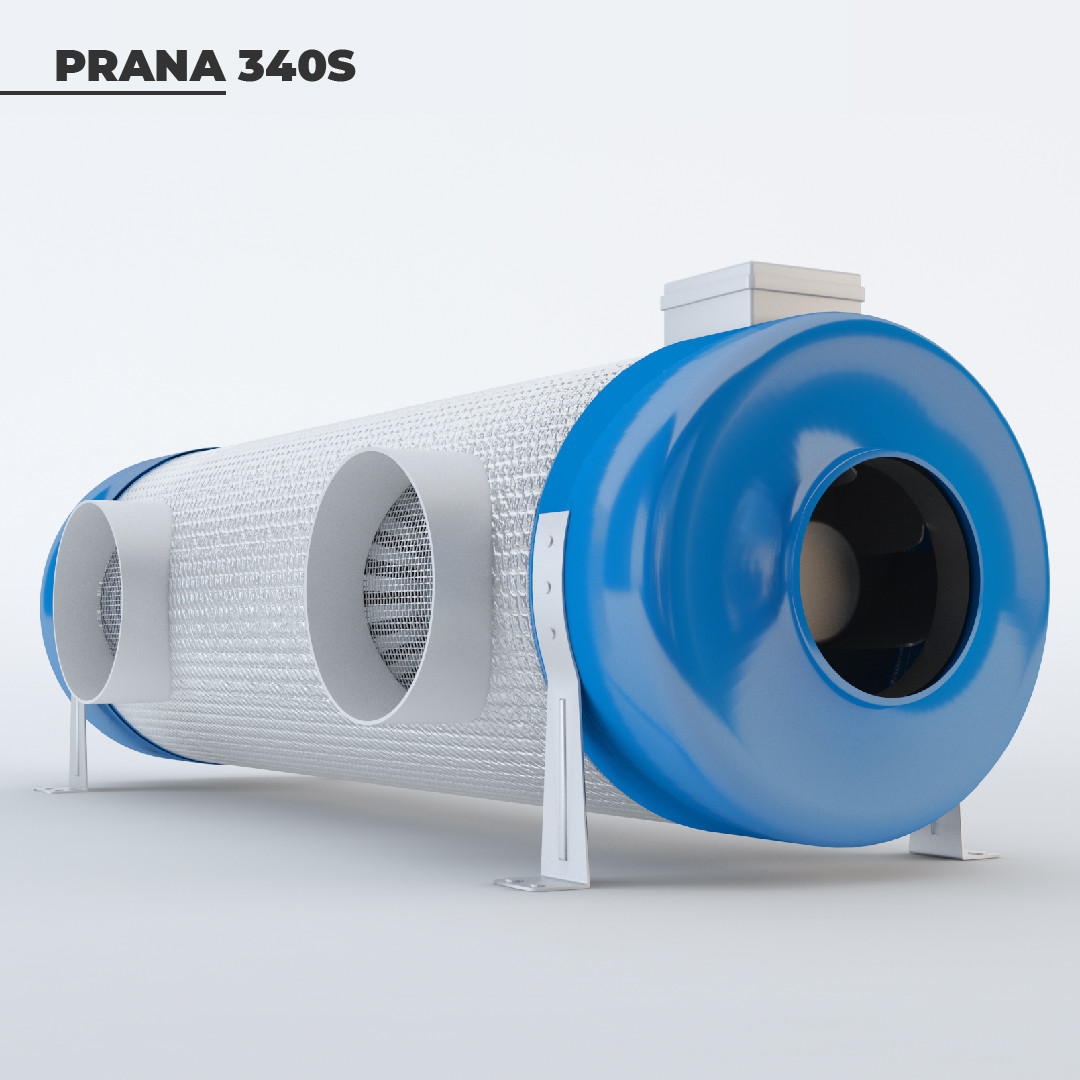

Рекуператор «PRANA-340S»

Рекуператор «PRANA-340S» - промышленная приточно-вытяжная система вентиляции с рекуперацией тепла.

Предназначена для вентиляции: фабрик, заводов, торговых центров, бассейнов, санаторий, гостиниц, офисов, спортивно-развлекательных комплексов, помещений сельскохозяйственного сектора, складов хранения, квартир, частных домов, call-центров и других помещений.

Информация о товаре:

Диаметр рабочего модуля, мм: 340;

Диаметр рабочего модуля с термоизоляцией, мм: 350;

Диаметр монтажного отверстия, мм: ≥ 350;

Объемы воздухообмена при рекуперации (приточный и вытяжной потоки воздуха «одновременно» проходят по разным каналам медного теплообменника (с преобладанием притока над вытяжкой примерно на 8% для компенсации существующих вытяжных каналов), и не перемешиваются между собой), м3 / ч:

- приток: 1100;

- вытяжка: 1020;

- ночь / минимально: 110;

- пассивный режим: 15 - 30.

Энергоэффективность рекуперации,%: 78-48;

В качестве рекуператора воздуха используется высокоэффективный медный теплообменник;

Управления рекуператором осуществляется с помощью пульта ДУ или мобильного приложения Android «Prana Remote Control».

Весь модельный ряд рекуператоров PRANA получил признание качества в виде Европейских сертификатов СЕ и класса энергоэффективности А + (А).

Пользование системой рассчитано на длительную эксплуатацию при температуре воздуха в пределах от -30 ºС до +50 ºС.

Потребление электроэнергии, Вт / час: 80-310;

Источник питания. AC: 230 ± 10%;

Класс изоляции II. Степень защиты IP 24;

Динамическое давление, Па: 350;

Акустическое давление (от изделия на расстоянии 3 м): 52 дБ (А);

Вес системы в индивидуальной упаковке, кг: 26,0;

Размер упаковочной коробки, мм (ДхВхШ): ≥  490х1310х500;

Установленный срок эксплуатации системы - 10 лет.

Период гарантийного обслуживания - 2 года.

МОНТАЖ:

Вентиляционный модуль (рекуператор) «PRANA-340S» крепится на несущую поверхность внутри помещения при помощи кронштейнов или хомутов с учетом особенностей места монтажа.

Для взаимодействия системы с наружным воздухом необходимо обеспечить в ограждающей конструкции здания (помещения), которая граничит с улицей, отверстия соответствующего диаметра (рекомендовано не меньше 160 мм).

Расстояние между отверстиями притока и вытяжки в ограждающей конструкции здания должно быть не менее 1500 мм.

В случае, если обеспечить необходимого расстояния не представляется возможным, допускается уменьшение расстояния между отверстиями до 500 мм при условии использования вентиляционных решеток с дефлекторами и закрепления их таким образом, чтобы воздушные потоки на входе/выходе были направлены в разные стороны.

После установки и закрепления установки на несущей поверхности к вентиляционной системе подсоединяют воздуховоды вытяжки и притока воздуха в соответствии с проектом системы вентиляции.

Оборудование адаптировано под использование стандартных воздуховодов.

Если же рабочий вентиляционный модуль (рекуператор) «PRANA-340S» предназначен для монтажа в стене, то в верхней части стены, которая граничит с улицей, необходимо сделать сквозное отверстие на улицу диаметром ≥350 мм, в которое на монтажную пену или другой уплотнитель устанавливается рабочий вентиляционный модуль.

Сквозное отверстие делается под углом 3-5 градусов в сторону улицы.
